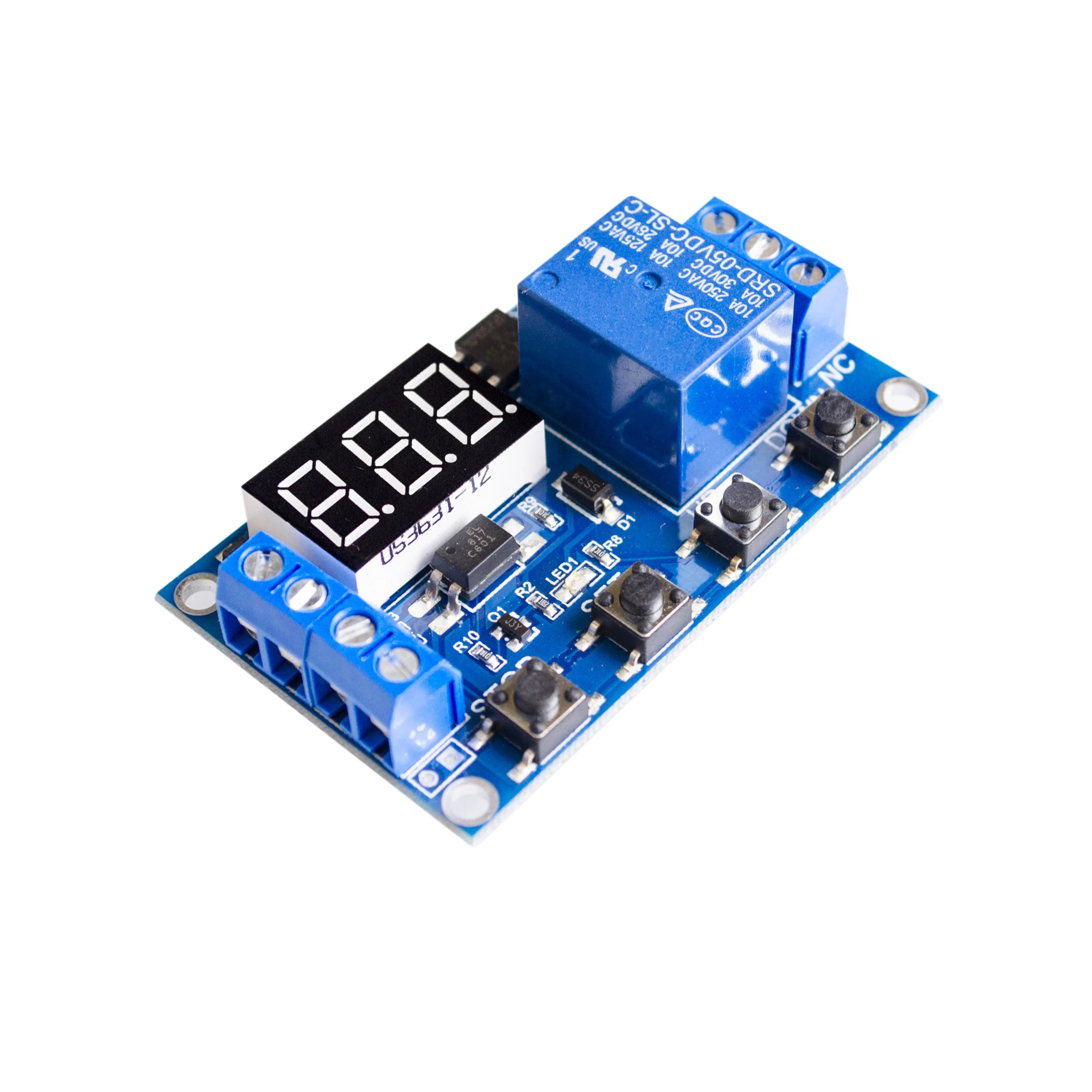

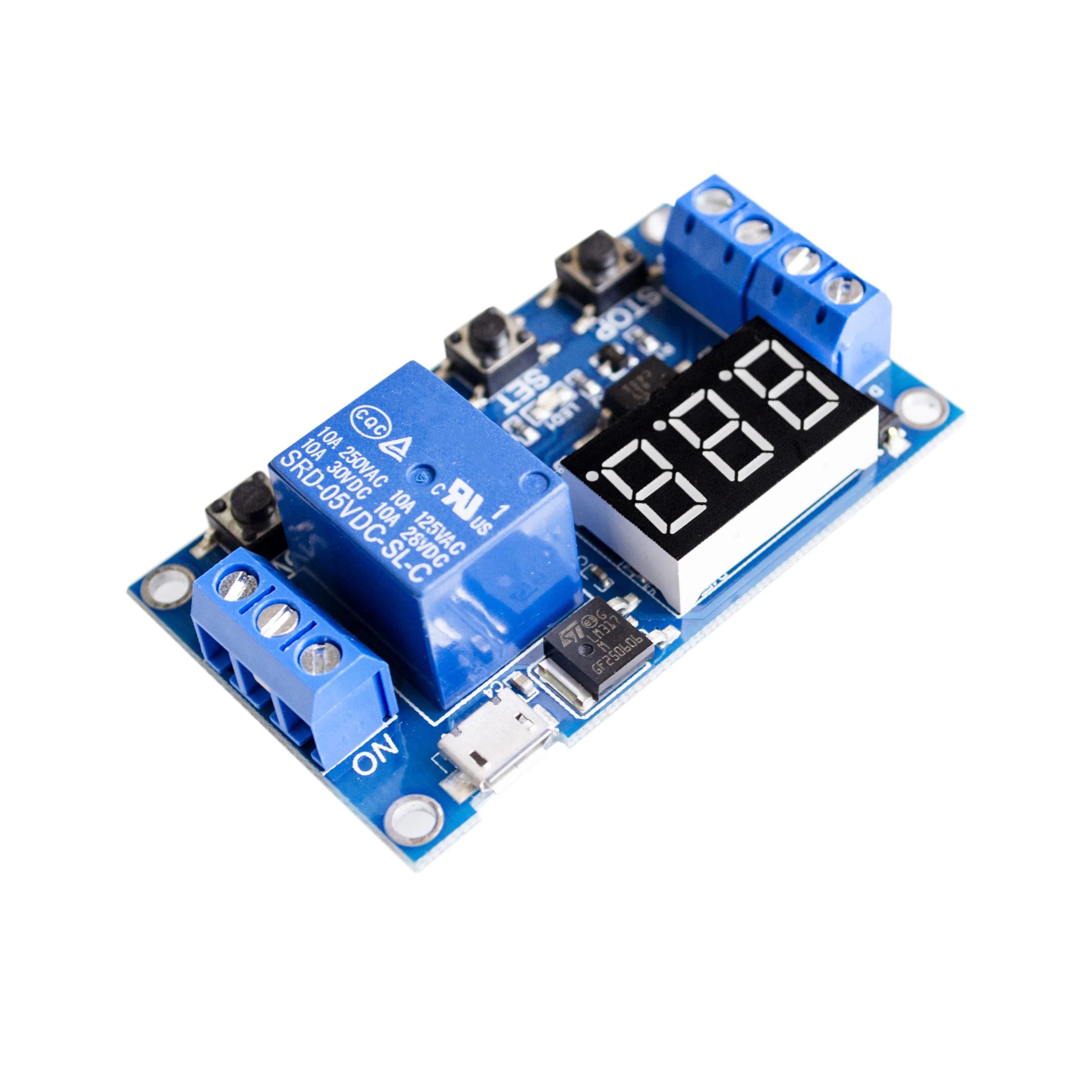

Módulo de relé de 1 canal 5V, relé de retardo de tiempo, disparador, apagado/encendido, ciclo de sincronización de 999 minutos para placa de relé Arduino Rele

relé de retardo de tiempo

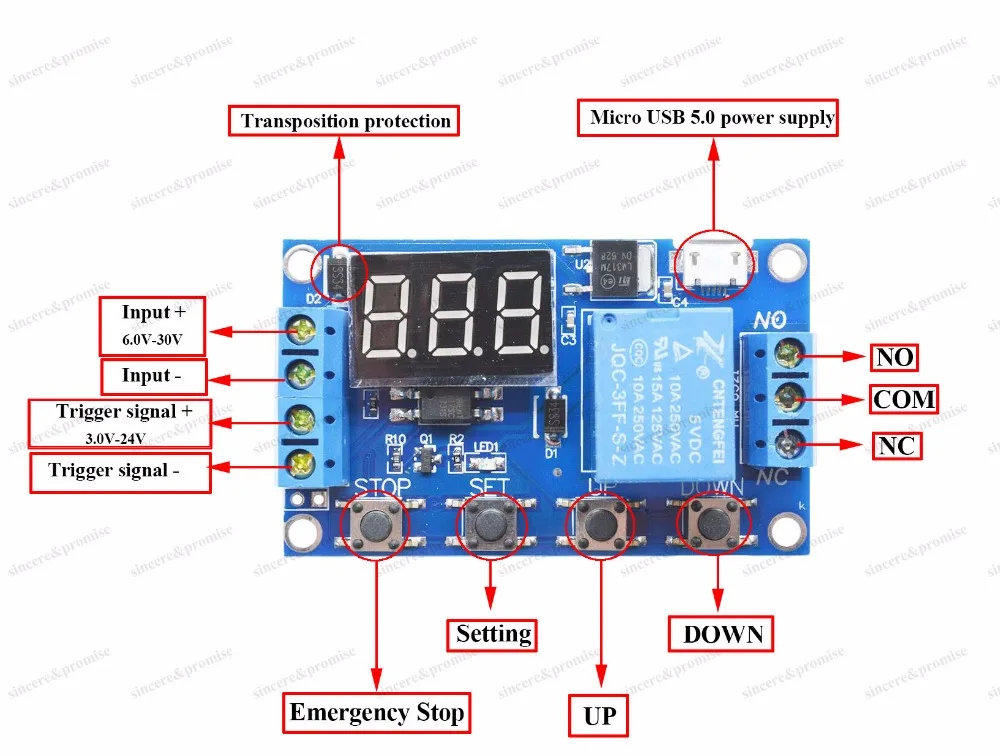

Características del producto

• Fuente de alimentación de amplio voltaje (6 ~ 30V) compatible con fuente de alimentación micro USB 5,0 V, fácil de usar;
• La interfaz es clara y simple, potente, fácil de entender, satisface casi todas sus necesidades;
• Hay una función de parada de tecla (tecla STOP), con protección de polaridad inversa, la polaridad inversa no se quema;
• Aumenta el modo de suspensión, permite, sin ninguna operación en 5 minutos, apagar el monitor automáticamente; cualquier tecla para despertar;
• Puede configurar diferentes parámetros OP, CL, LOP, que son independientes entre sí;
• Todos los parámetros de configuración se guardan automáticamente.

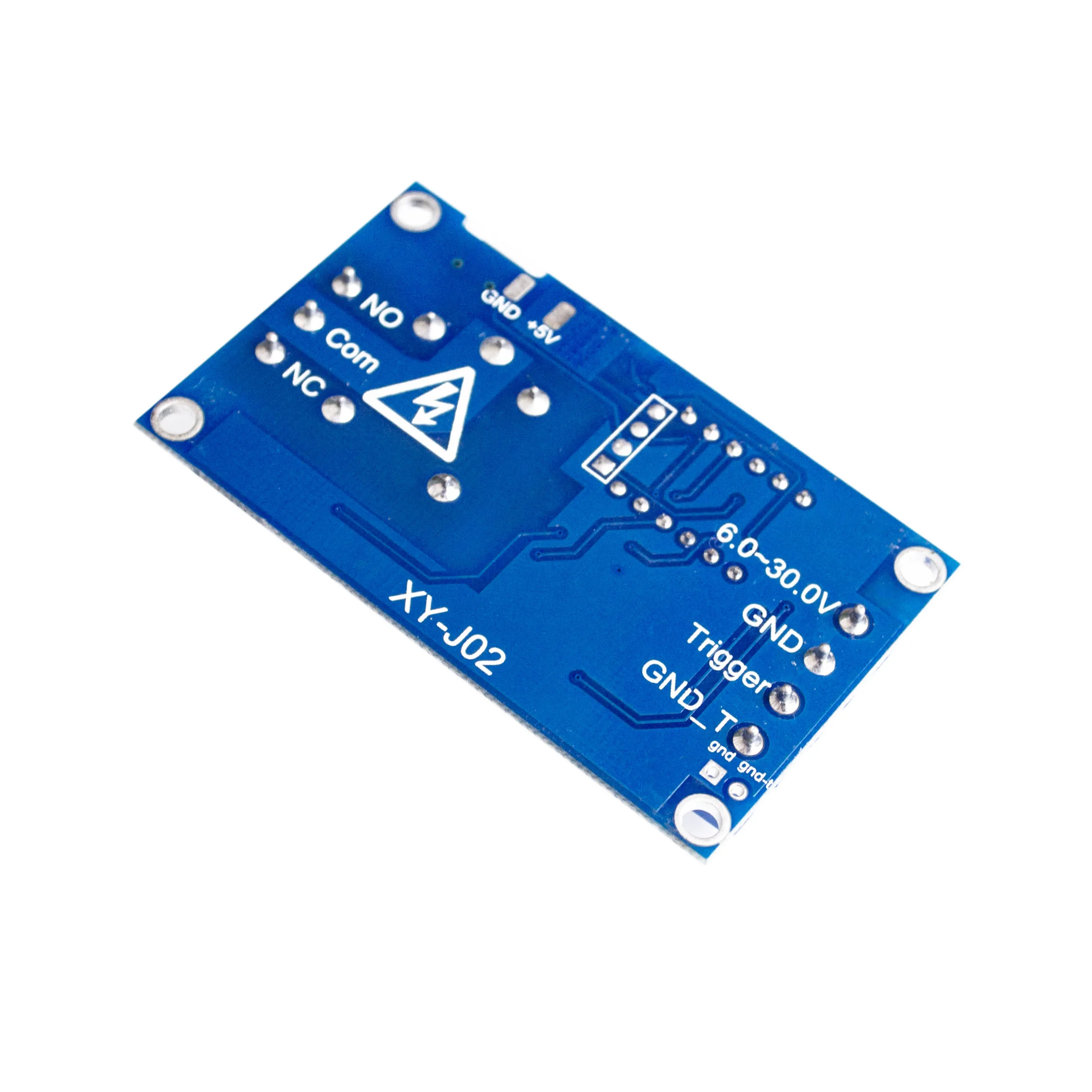

• Voltaje de funcionamiento: 6 — 30V compatible con fuente de alimentación micro USB 5,0 V
• La fuente de disparo: señal de disparo alto (3,0 V-24V) sin sistema de tierra común para mejorar la capacidad antiinterferencias del sistema (también tierra común de cortocircuito automático)
• Capacidad de salida: puede controlar la CC o CA dentro de 30V 5A dentro de 220v5A
• Corriente de reposo: 20mA Corriente de funcionamiento: 50mA
• Rango de tiempo: 0,1 segundos-999 minutos continuamente ajustable;
• Disponibilidad: más de 10 millones de veces;
• Temperatura de trabajo: -40-85 Celsius;
• Tamaño: 6,2*3,8*1,7 cm
• Con aislamiento optoacoplador, capacidad antiinterferencias mejorada, placas de circuito de grado industrial, establezca los parámetros después de la memoria de falla de energía para siempre.
• Nota especial: las salidas de relé son de contacto pasivo, salida sin carga para controlar un rol de apagado.

• P1: Después de la señal de activación, el relé se activa el tiempo OP y luego se desconecta; en el tiempo OP, de la siguiente manera
• P1.1: Señal inválida activada de nuevo
• P1.2: La señal de resincronización se activa de nuevo
• P1.3: La señal de reinicio se activa de nuevo, el relé se apaga, detiene el reloj;
• P-2: a la señal de disparo, el relé después del tiempo apagado CL, tiempo de conducción del relé OP, después de que finalice el conteo, desconecte el relé;
• P3.1: Después de que la señal de disparo al relé se active el tiempo OP, el relé se apaga el tiempo CL, luego el ciclo de operación, para enviar la señal al relé apagado, detenga el reloj una vez más dentro del bucle; se pueden configurar ciclos (LOP);
• P3.2: Después DE LA ALIMENTACIÓN sin señal de disparo, el relé se activa en tiempo OP, relé apagado tiempo CL, ciclo de la operación; ciclos (LOP) se pueden configurar;
• : La función de retención de señal si hay una señal de activación se borra, el relé permanece encendido; cuando la señal desaparece, después de temporizar el relé de desconexión OP; período del temporizador, entonces hay una señal, el tiempo está despejado;

• Después de establecer los valores de los parámetros en la pantalla de selección de modo presionando brevemente el botón STOP, seleccione el rango de tiempo;
• XXX bits de punto decimal, rango de tiempo: 1 segundo a 999 segundos
• X X.X punto decimal en diez, rango de tiempo: 0,1 segundos a 99,9 segundos
• X.X.X. Brillo decimal completo, rango de tiempo: 1 minuto a 999 minutos
• Por ejemplo, si desea configurar OP es 3,2 segundos, luego mueva el punto decimal a diez, la pantalla digital 03,2
• Descripción del parámetro: OP-time, CL off time, LOP cycles (1-999 veces, “—” representa bucle infinito)
• Estos parámetros son independientes entre sí, pero cada uno de estos parámetros de modo común, por ejemplo, P1.1 set OP-time es 5 segundos, el usuario quiere cambiar al modo P1.2, luego ingrese P1.2 configure los parámetros apropiados, OP serán cinco segundos;
• En la interfaz principal (pantalla 000), presione el botón SET para mostrar OP (CL, LOP) y la hora correspondiente XXX;
• Si solo hay tiempo en el modo OP (como el modo P1.1, P1.2, P1.3), presione el botón SET y mostrará solo el OP y el tiempo correspondiente;
• Si El patrón tiene OP, CL, LOP (como el modo P3.1, P3.2), luego presione el botón SET OP y el tiempo correspondiente, CL y el tiempo correspondiente, se mostrará LOP y el número correspondiente;
• En el modo establecido, los parámetros de la interfaz principal con una breve pulsación del botón SET pueden ver fácilmente el modo actual establecido, ¡muy conveniente!

• Primero, determine el modo de funcionamiento del relé;
• El modo de funcionamiento del relé, en la interfaz principal (cuando el módulo está encendido, parpadea el modo de trabajo actual (P1.1 modo predeterminado), luego ingresa a la interfaz principal) “Mantenga presionado el botón SET durante 2 segundos después de soltarlo” para ingresar a la pantalla de selección de modo presionando ARRIBA, Botones DOWN para seleccionar el modo a configurar (P1.1 ~);
• Después de seleccionar el modo a establecer (por ejemplo, P3.2) Presione la tecla SET para establecer los parámetros apropiados, luego el parámetro a establecer parpadea (OP-time, CL off time, ciclos LOP (“- – ” representa Bucle infinito) por ARRIBA, ABAJO para ajustar el valor, admite una pulsación larga (Aumento o disminución rápido) y presione (aumentar o disminuir una unidad); configure el valor del parámetro presionando brevemente el botón STOP para seleccionar la posición del punto decimal, seleccione el rango de tiempo (tiempo correspondiente de 0,1 segundos a 999 minutos); presione brevemente la tecla sET para configurar el siguiente parámetro del modo actual, El proceso anterior;
• Después de configurar los parámetros del modo seleccionado, presione el botón SET durante 2 segundos después de la liberación, el modo establecido parpadeará y luego volverá a la pantalla principal, establecer los parámetros del éxito es muy simple.
• La interfaz principal: en el relé no funciona, el estado muestra “000” (sin punto decimal), con un punto decimal en el estado del relé, ¡muy claro!
• Pantalla de selección de modo: Mantenga presionado SET para ingresar, después de completar la configuración, presione la tecla SET para salir y volver a la interfaz principal es muy simple.

• ENCENDIDO: el relé interno de tiempo operacional permite la conducción;
• OFF: El relé que prohíbe la conducción siempre está cerrado;
• En la interfaz principal, presione brevemente el botón STOP para cambiar entre ON y OFF, la corriente en la que el Estado parpadeará y luego volverá a la pantalla principal. (Esta función es una función de parada de emergencia, un relé de desconexión de llave cerrado)

• Modo de suspensión: cinco minutos sin ninguna operación, se apaga automáticamente la pantalla digital, el funcionamiento normal del programa;.
• Modo normal O-d: pantalla digital siempre abierta;
• Presione el botón STOP durante dos segundos después de soltarlo para cambiar el estado de “O” y “O”, en el que el estado actual parpadea y luego regresa a la pantalla principal.
